刀片电池组装-正极耳盖板激光

· 产品说明

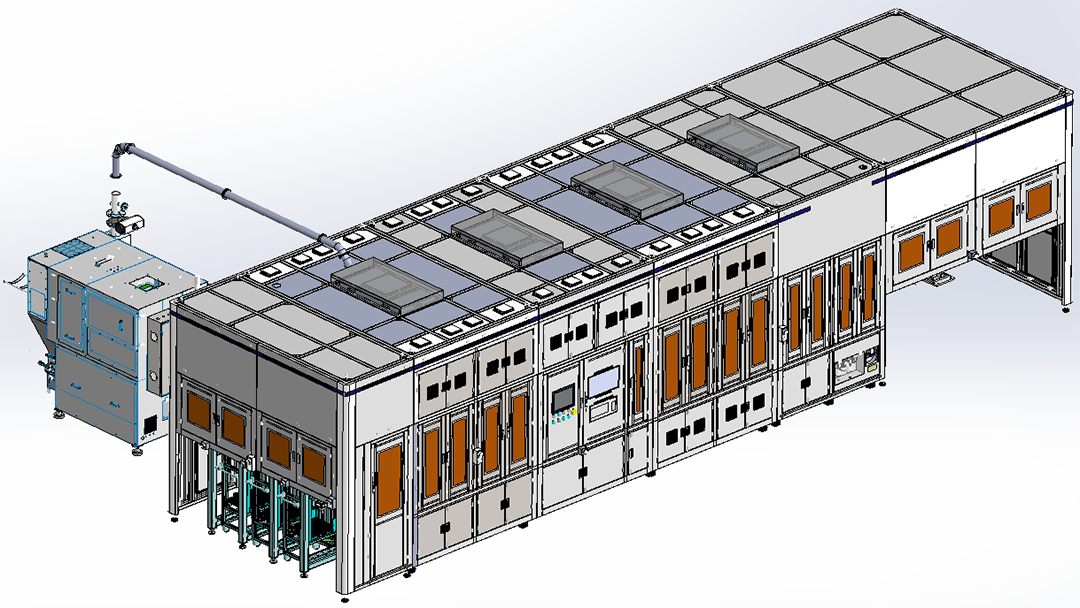

该设备主要用于正极耳盖板激光焊接机将电芯极耳与正极盖板焊接在一起具备电芯扫码、电芯上料、电芯旋转、电芯45°翻转、顶盖上料、顶盖正反&防呆检测、极耳位置检测、极耳盖板焊接、焊后除尘&整形、焊印检测、焊印贴胶贴胶检测、治具除尘、电芯下料等功能。

◆设备最终优率：≥99.8%(来料不良除外)；故障率：≤2%；CMK：≥1.67(焊接拉力)，设备产能：≥16PPM；

◆焊接要求：有效熔深：200-800um，有效熔宽：≥2.0mm；激光焊印：两条焊印，分为为：2*13mm、2*9mm，两个焊印内间距10.5mm；顶盖与铝壳水平间距3mm；焊接拉力：≥100N(水平拉力)；焊印两边断层≤30%，焊接残留面≥75%；

◆离焦量检测求：离焦量控制综合精度、±0.1mm；

◆焊印质量要求：焊线炸点-屏蔽焊线起始点位置的干扰，直径≥0.3mm；漏杀率0%，过杀率低于1%；焊线长度、及宽度不满足要求-单条焊线长度3.5-10mm,单条焊线宽度1.5-4m,不良缺失长度≥0.3mm；漏杀率 0%，过杀率低于≤1%；极耳开裂检测-不良长度≥1mm；

◆焊前CCD检测：检测精度±0.15mm；漏杀率率0%，过杀率≤1%；

◆贴胶尺寸(长x宽，单位mm)：47*9mm，来料胶宽47mm；胶带裁切精度；

±0.5mm，贴胶定位尺寸偏差±1mm；

◆贴胶CCD检测：检测精度土0.15mm；漏杀率率0%，过杀率：1%。
