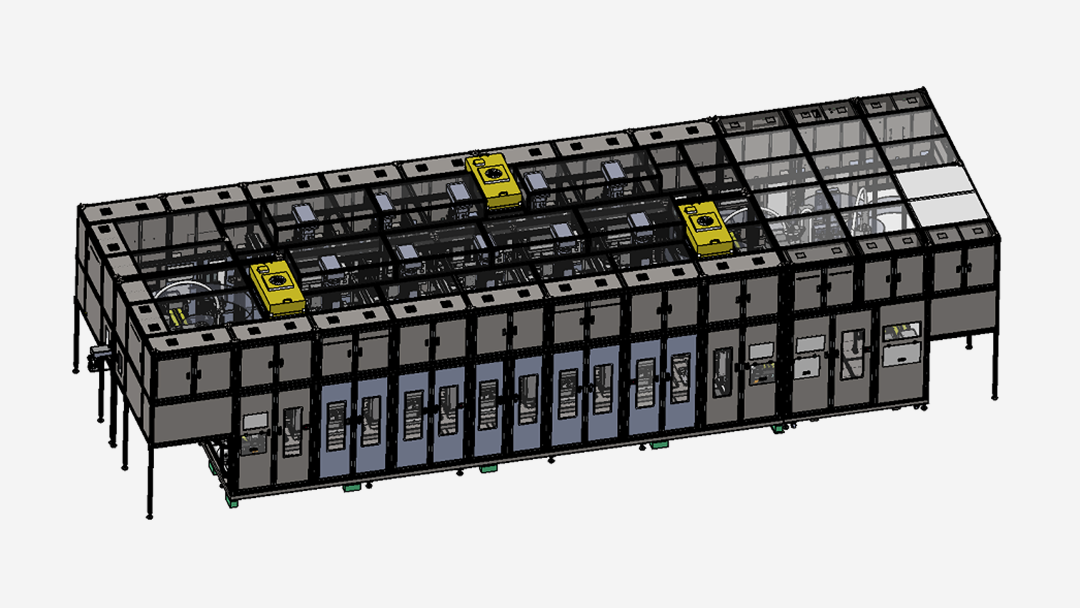

软包电芯组装线—电芯平压测试Hi-pot

· 产品说明

设备功能：设备主要用于软包电芯热压测试工序，对卷绕/叠片后电芯进行热压整形、Hi-pot测试。该设备主要包含自动上料、热压整形、Hi-pot 测试、自动下料、信息追溯等功能。

设备参数：

● 设备尺寸（长*宽*高）：13000*4300*3500

● 设备重（吨）：54T

● 下压板采用避空设计，为防止避空位出现压痕，有热压纸装置覆盖下压板，减缓压痕；

● 热压板上特殊涂层并顶升机构，防止热压时电芯粘在上热压板上；

● 上下热压板平面平行度0.05mm；

● 热压板温度控制范围：常温至120℃，精度±5℃；

● 热压过程通过温度传感器检测热压温度，温度可控制；

● 压力范围：10T可调，5000kgf以下时，精度±100kgf；5000kgf至10000kgf时，精度±150kgf，热压速度阶梯多段式可调； 集成短路测试系统

● 测试电压：DC电压范围 0~500V可调；

● 测试时间：测试时间190S；

● 测试电阻要求：最大显示阻值＞9999MΩ；

● Hi-pot测试块下压需待电芯压紧后驱动进行测试，防止外层极片错位

● 设备故障率：≤2%，设备良率：≥99.5%
